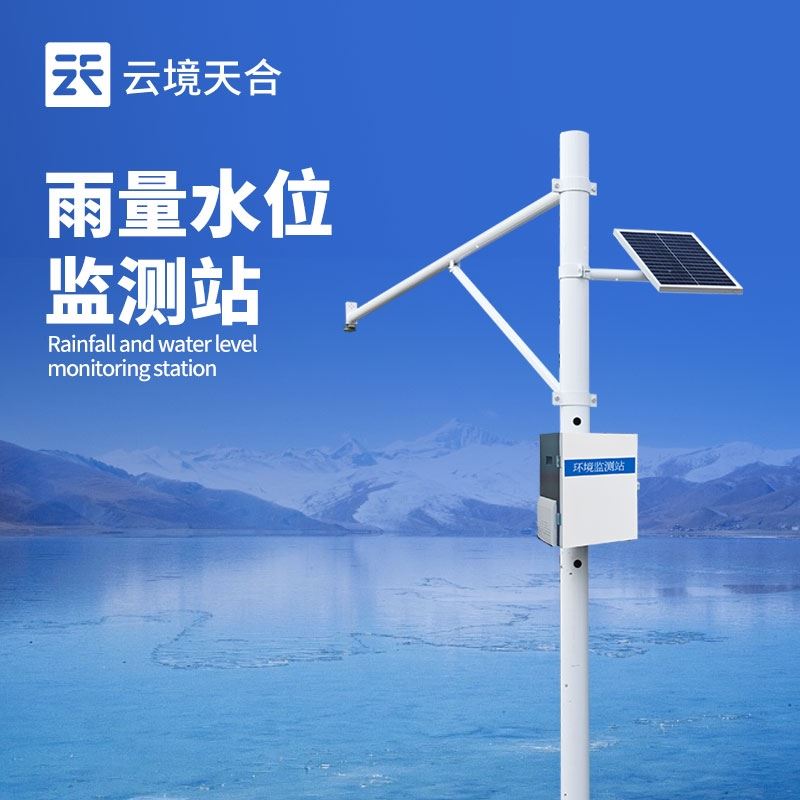

水位自动监测系统

水位自动监测系统道路积水 将给城市带来一系列的影响,特别是在强降雨时 期,会使路面出现积水,交通无法正常运行,路面遭到破坏,影响 交通参与者的正常生活,甚至造成一定的经济损失甚至人员伤亡

  • 产品型号:TH-SW1
  • 厂商性质:生产厂家
  • 更新时间:2024-10-08
  • 访  问  量:1173
立即咨询

联系电话:15666887396

产品详情

水位自动监测系统 水位自动监测系统 在城区各个下穿通道和其他地势低洼路段增设排水泵站 和应急排水工作站,在暴雨天气能将聚积在这些路段的雨水及时排出。


一、产品概述

TH-SW1是一款基于微波技术的全自动水文在线监测系统,可同时测量渠道内水位、流速、流量和降雨量。它采用的K波段平面雷达技术,通过非接触的方式测量水体的流速和水位,根据内置的软件算法,计算并输出实时断面流量及累计流量;可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量;该产品具有功耗低、体积小巧、可靠性高、维护方便的特点;测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

二、应用领域

1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位、流量和雨量测量。

2、辅助水处理作业,如城市供水、排污监测等。

3、流量计算、入水排水流量监测等。

三、产品特点

1、非接触式测量,结合断面参数计算流量,不受风、温度、雾霾、泥沙、漂浮物等影响。

2、适用于多种测量条件,不受腐蚀、泡沫影响,可以输出流速、水位、流量的测量数据。

3、流速和水位采用平面阵列雷达天线,自带测量角度功能,设备体积小巧,安装方便。

4、方便的配置软件,可以根据实际需要对参数进行方便的配置,以适应不同的使用条件。

5、不受大气中水蒸汽、温度和压力变化的影响

四、监测平台

1CS架构软件平台,支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储,稳定可靠,易于扩展,负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发,HJ-212协议,TCP转发,http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本

五、概要指标

供电电压:100mA(工作),<1mA(休眠)

工作电压:12V供电

运行温度:-35~60℃;

存储温度:-40~60℃;

野外防护等级:IP68

信号输出:RS485/MODBUS协议;


六、技术参数

应        用:     河道、湖泊、浅滩

测量范围:     30米

过程连接:      螺纹G1½ʺ A / 支架/法兰

过程温度:      -20~100℃

过程压力:       常压

精      度:       ±3mm

频率范围:       26GHz

防护等级:       IP67 / IP65

供电电源:      DC(6—24V)/四线    DC 24V / 两线

信号输出:       RS485/Modbus 协议(6~24V DC)        4~20mA/Hart   两线  (24V DC)

现场显示:      可选

外      壳:       铝/塑料


七、安装注意事项

1、安装环境

测验渠段内无巨大块石阻水,无巨大漩涡、乱流等现象

测验渠段宜顺直、稳定、水流集中

测验渠段需硬化处理,测量断面宜规整

测验渠段应保持顺畅,防止漂浮物堆积

2、安装高度

建议安装高度3-4

3、流速计安装方向

流速计波束建议朝来水方向
