光伏电站El测试仪：投身光伏电站巡检工作，快速定位组件隐裂、黑心等缺陷

更新时间：2025-08-05

浏览次数：4

光伏电站El测试仪：投身光伏电站巡检工作，快速定位组件隐裂、黑心等缺陷【型号推荐：TH-EL1，物联网一体化设备，云境天合支持定制服务】在光伏电站高效运维与品质管控的征程中，光伏组件的内部缺陷如同隐藏在光能转化链条中的“暗礁"，时刻威胁着电站的发电效率与长期稳定性。隐裂、黑心、虚焊等缺陷往往肉眼难辨，却会引发组件功率衰减、热斑效应甚至火灾风险，而传统检测手段受限于精度与效率，难以满足大规模电站的巡检需求。光伏电站EL测试仪的出现，为破解这一难题提供了关键技术支撑。它基于晶体硅的电致发光原理，通过施加正向电压激发组件内部发光，再利用高分辨率红外相机捕捉光信号差异，形成可视化缺陷图像。无论是微米级的隐裂纹路，还是深藏组件内部的黑心区域，都能被精准识别并定位。这一技术突破，让光伏电站的巡检工作从“经验判断"迈入“数据驱动"的精准时代，为保障电站安全运行、提升清洁能源转化效率筑牢了第一道防线。

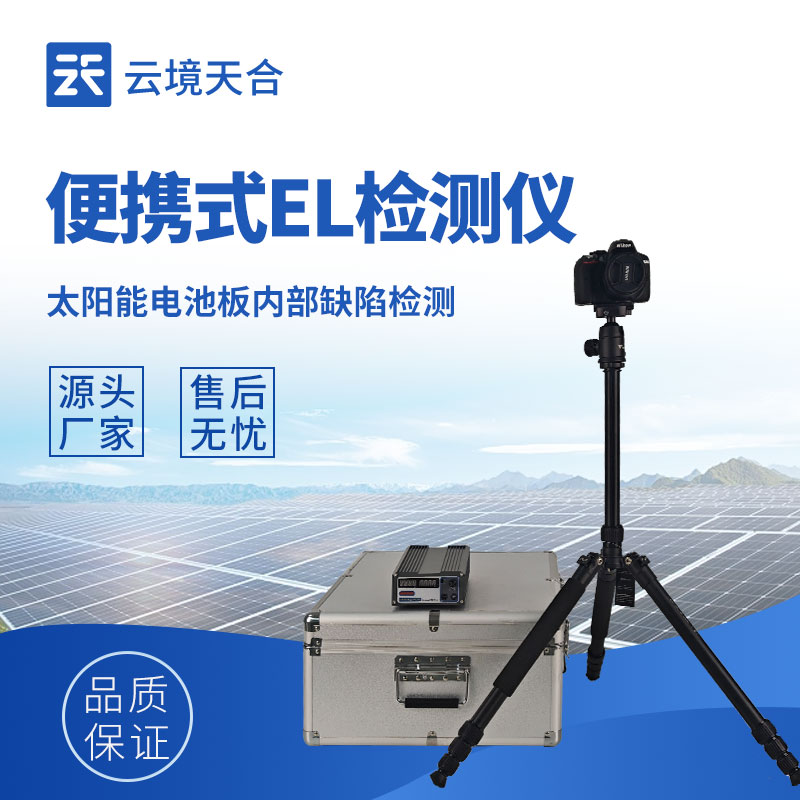

产品简介： 便携式EL检测仪应用于光伏太阳能电池板的内部缺陷检测，可跟高的帮助用户完成产品质量检测把控生产与安装风险，便携式EL检测仪搭载2000万级红外相机可有效帮助用户完成光伏板质量检测，整机配备更为轻便的测试电源与三脚架模块，携带运输更为便捷，并且不受航空携带影响。

应用场景： 适用于光伏电站组件到货检，以及仓库/实验室/工厂的组件质量检测。

可识别缺陷类型：

隐裂	破片	碎片	断栅	黑心	虚焊
工艺污染	低效率片	黑边	烧结	过刻	穿孔

产品特点优势：

1、携带便捷适用于移动式电站测试

2、全自动对焦精度更高清晰度更好

3、2000万级红外相机画质更透彻

4、程控恒流电源现场检测更为安全稳定

5、平板电脑图传查看无需相机查看检测图像

6、1.85米轻型三脚架移动轻便简单

7、整机模块低至5kg，背包轻便携带

应用领域：

场景	工厂组件、仓库组件、电站现场组件安装前测试、
测试	白天：户外防红外暗室测试；室内无太阳光环境测试夜晚：直接三脚架测试，灯光月光无影响
对象	晶硅组件、薄膜组件（可定制）
数量	单块组件成像检测

规格参数：

模块	配置	规格
相机模块	像素	2000万像素
	分辨率	4496X3000
	芯片	23.6x15.6mm、CMOS传感器
	精度	1.5mm/pixel
	光屏蔽	灯光、月光、星光、室内轻微太阳光
	检测面积	3000mm*2000mm
	镜头	18-55mm
	对焦模式	全自动对焦
	电池	1040mah
	内存卡	64GB、Wi-Fi无线
电源模块	输出电流	0～5A可调
	电流精度	0.1A
	输出电压	0～60V可调
	电压精度	0.1V
	控制面板	LED数显程控面板
	功能设置	上电参数预设保存；输出一键上电
	电路保护	短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板
	上电线	10cm交流三孔品字输入线
	直流线	3m直流输出线、MC4端口对接组件
软件	图传APP	检测图片查看与下载
支架系统	检测支架	1.85米铝合金支架
支架系统	检测云台	支架一体式安装，360度旋转
使用环境	沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境
质保售后	1年质保、24H响应、72H故障解决方案、备品备件协调
