屋顶光伏气象站：实时监测环境气象风险，电站可实现智能化运维

更新时间：2025-10-10

浏览次数：8

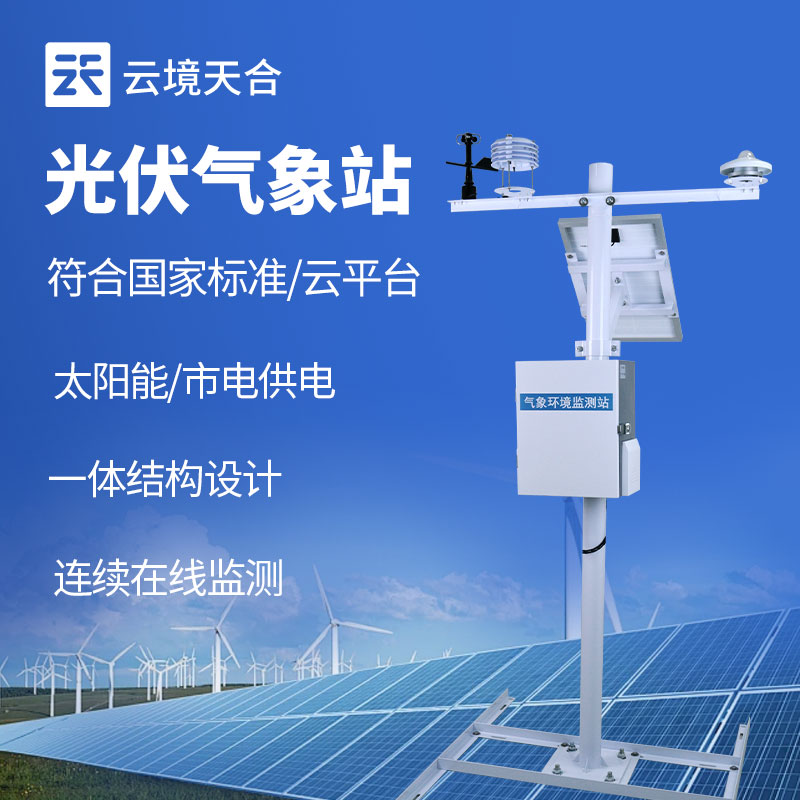

屋顶光伏气象站：实时监测环境气象风险，电站可实现智能化运维【型号推荐：TH-FGF11，物联网一体化设备，云境天合支持定制服务】屋顶光伏气象站通过实时监测环境气象风险，为电站提供智能化运维支持，屋顶光伏气象站集成高精度传感器，可实时监测太阳总辐射、散射辐射、环境温湿度、风速风向、组件背板温度等关键参数。超声波设计，无机械部件，寿命超10年，启动风速0.1m/s，支持360°全向检测，评估屋顶气流对光伏板散热的影响。当实际辐照度低于气象预报值20%时，触发“阴影遮挡"预警，定位可能遮挡源（如树木、建筑物），结合历史数据计算阴影损失率，指导支架调整或清洗计划。当组件温度超过85℃时，自动降低逆变器输出功率，防止热斑效应导致电池片烧毁；环境温度低于-10℃时，启动电加热膜防止电池板冻裂（适用于高寒地区）。当风速超过25m/s（10级风）时，触发“强风预警"，联动跟踪支架调整至抗风角度（如水平躺平），结合风速历史数据预测支架疲劳寿命，提前更换易损部件。

一、适用范围

分布式光伏发电是指在用户所在场地或附近建设运行，以用户侧自发自用为主、多余电量上网且在配电网系统平衡调节为特征的光伏发电设施。

为了保证光伏电站的正常运行以及数据分析，通常需要配备分布式光伏发电环境监测系统来监控太阳总辐射、周边环境温度、风速风向、光伏组件温度等指标。

分布式光伏发电环境监测系统可以连接到监控系统上，由监控系统对环境监测系统的数据进行显示、记录及分析，也可以连接到逆变器控制系统、由控制系统对传感器数据进行分析，保证光伏电站的有效运行。

二、产品描述

该型号满足国家标准要求符合光伏电站最新上报省调各项数据要求及逻辑对应关系，并支持后续新参数的二次升级。采用了高稳定性的太阳总辐射传感器，具有wan美的余弦特性、快速响应、零偏移和宽温度响应的性能，确保辐射数据准确稳定。

我公司有多年来服务国内外光伏电站用户的丰富经验，传感器库存充足，完整的生产流水线，成熟的仪器设备调试技术能力，quan方位的售后跟踪服务，快捷的物流运输体系。

三、典型应用

1.太阳能光伏发电、太阳能资源评估

2.太阳能系统监控、大气能量平衡研究

3.卫星反演得到的太阳辐射数据校准和验证

4.热应力研究、热交换研究、气候变化研究

5.电站初期光资源预估处理，营收评估

四、实施规范

分布式光伏发电环境监测系统的选址需要考虑很多因素，站点应该建立在全年从日出到日落都不受遮蔽的地方。

我公司依据国际观测方法、国家观测规范、电力行业标准及多年丰富的现场选址、环境监测系统安装调试经验，给光伏电站相关人员提供详细专业的规范指导文件。

五、技术参数

供电:DC12V

输出:RS485 MODBUS RTU协议

供电方式:太阳能供电/DC12V/AC220V/UPS

波特率:4800—115200默认波特率：9600

工作温度：-40°C〜+70°C

存储温度：-40°C~+80°C

工作湿度：0~100%RH

防护等级：IP65

承载形式：固定支架2m

六、型号配置

型号	FGF9（基础款）	FGF11（标准款）	FGF11H（高配款）
安装方式	工字型支架，无需预埋与膨胀螺丝	工字型支架，无需预埋与膨胀螺丝	工字型支架，无需预埋与膨胀螺丝
供电方式	市电供电	市电供电	30W、20AH 太阳能供电
输出方式	RS485 输出(多地址)	RS485 输出(多地址)	RS485 输出（单地址）
监测要素	风速、风向、平均风速、温度、湿度、气压、光电总辐射、日照时数、组件温度	风速、风向、平均风速、温度、湿度、气压、热电总辐射、热电总辐射日累计、热电总辐射总累计、日照时数、组件温度	风速、风向、平均风速、温度、湿度、气压、热电总辐射、热电总辐射日累计、热电总辐射总累计、日照时数、组件温度

七、传感器参数

传感器名称	测量范围	准确度	分辨率
风速	0~60m/s	±0.2m/s	0.01m/s
风向	0-360℃	±1℃	0.1℃
平均风速	0-60m/s	±0.2m/s	0.01m/s
环境温度	-40-80℃	±0.3℃	0.01℃
环境湿度	0-100%RH	±3%RH（20%~80%）	0.01%RH
气压	300-1100hpa	±0.25%	0.1hpa
组件温度	-50-100℃	±0.5℃	0.1℃
光电总辐射	0-2000W/㎡	＜±3%	1W/㎡
热电总辐射	0-2000W/㎡	＜±3.1%	1W/㎡
日照时数	0-6500h	＜0.2h	0.1h
热电总辐射日累计	0-65535W.h/m²	---	1W.h/m²
热电总辐射总累计	0-4000000000W.h/m²	---	1W.h/m²

八、设计实施标准

《气象仪器及观测方法指南》世界气象组织（WMO）仪器和观测方法委员会（CIMO）及 IEC（国际电工技术委员会）国家电网公司企标 Q/GDW 617-2011《光伏电站接入电网技术规定》国家电网公司企标 Q/GDW 618-2011《光伏电站接入电网测试规程》

《QX/T61-2007 地面气象观测规范》《QX/T-2000II 自动气象站行业标准》

《QX/T74-2007 风电场气象观测及资料审核、订正技术规范》
