雷达水位流速流量传感器：利用雷达技术实现非接触式测量水位、流速及流量

更新时间：2025-10-31

浏览次数：9

雷达水位流速流量传感器：利用雷达技术实现非接触式测量水位、流速及流量【型号推荐：TH-L3S，物联网一体化设备，云境天合支持定制服务】在水利监测与防汛抗洪的复杂场景中，精准获取水位、流速及流量数据是科学调度水资源、预警洪涝风险的关键，雷达水位流速流量传感器凭借其非接触式测量优势，成为破解传统监测难题的创新利器。该传感器通过发射高频电磁波（雷达波）并捕捉其反射信号，利用多普勒效应分析水流表面微小波动，无需接触水体即可同步解算水位高度、流速矢量及断面流量。其非接触设计避免了传统机械式传感器易受泥沙磨损、漂浮物缠绕的影响，尤其适用于泥沙含量高、水流湍急或腐蚀性强的恶劣环境。内置的智能算法可自动过滤波浪、风速等干扰因素，确保数据稳定性，同时支持多参数同步输出，为水库调度、城市排水管网监测及河道生态流量管控提供实时、可靠的决策依据，助力水利管理向智能化、精准化迈进。

一、产品简介

我司研发的雷达流速仪采用了K波段平面微带阵列天线，能量集中，低功耗；仪器集成了垂直角度补偿、流速平均、信号强度检测、串口通信控制等功能，非接触式雷达测流系统测速时设备不受污水腐蚀，不受泥沙影响，土建简单，少受水毁影响，便于维护，保障人员安全。不仅可用于平时环境监测，而且特别适合承担急难险重观测任务。

二、产品特点

1.非接触、安全低损、少维护、不受泥沙影响

2.能胜任洪水期高流速条件下的测

3.具有防反接、过电压保护功能

4.系统功耗低，一般太阳能供电即可满足测流需要

5.多种接口方式，既有数字接口又具有模拟接口，兼容标准Modbus-RTU协议方便接入系统；

6.具备无线数据传输功能（选配）

7.可独立与现在运行中的城市水情、污水、环境自动测报系统联机

8.测速范围宽，测量有效距离远达10m

9.多种触发模式：周期、触发、手动、自动

10.安装特别简单，土建量很少

11.全防水设计，适合野外使用

三、技术参数

测量范围	0.1-20m/s 液位0-30米
测量精度	测速精度：±0.01 米/秒；±1%FS
雷达天线	平面微带阵列天线
雷达垂直倾斜角修正	自动修正
流速方向识别	双向（浮点数双向）
测量持续时间	可设定
测量间隔	上电后连续测量
雷达频率	24GHz（K-Band)
供电范围	DC12VDC
数字接口	RS485
模拟输出（默认无）	4-20Ma可以选
无线传输（可选）	选配
12V供电能耗	测量时约120mA
外壳材质	不锈钢、铝合金外壳
防护等级	IP68
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防雷（选配）	集成防雷功能（选配）
雷达距水面距离	有效距离40m（和水面纹波有关，波浪越大测量距离越远）

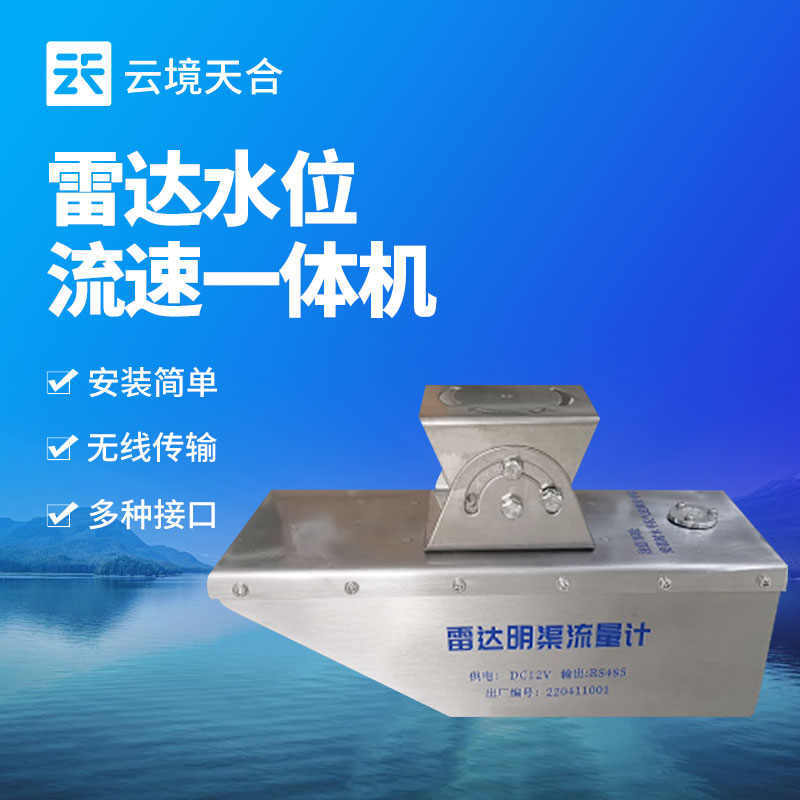

四、产品结构图

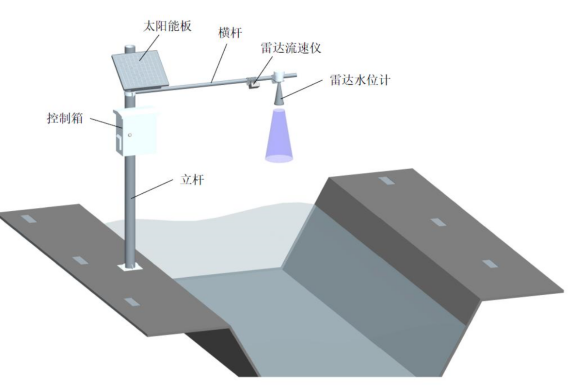

五、产品安装图

安装示意图如图，现场安装可借助于桥梁，支架等现有的建筑基础，但必须保证流速仪雷达波发射方向与水流方向平行，流速仪发射波与水面呈45，出厂默认调节45°角

六、安装注意事项

1.安装需要选择流态稳定，直线渠道上，远离闸门出口，渠道弯头位置

2.安装高度尽量控制5米以内（距离越近测量信号越强，数据越可靠）

3.水流速低于0.25，且水纹波小，有测量不稳定可行性
