光伏电站测试仪厂家：云境天合设备操作便捷上手容易，可及时掌握组件状况

更新时间：2026-01-21

浏览次数：17

光伏电站测试仪厂家：云境天合设备操作便捷上手容易，可及时掌握组件状况【型号：TH-EL2，物联网一体化设备，云境天合支持定制服务】在光伏电站运维领域，快速掌握组件性能状态是保障发电效率、降低运维成本的关键。山东云境天合推出的光伏电站测试仪系列，以“操作便捷、上手容易"为核心设计理念，深度融合智能化技术与人性化交互设计，成为现场运维人员的得力助手。其便携式IV测试仪采用全触屏操作界面，搭配一键式测试功能，用户无需复杂培训即可快速完成电流-电压（IV）曲线扫描，3秒内获取开路电压、短路电流、最da功率点等核心参数，并自动生成标准化测试报告。设备内置故障诊断算法，可智能识别隐裂、热斑、PID衰减等典型缺陷，通过曲线异常特征精准定位问题区域。同时，EL电致发光测试仪搭载全时自动对焦模块与2400万级高感红外相机，即使在暗光环境下也能清晰捕捉组件内部缺陷，配合平板电脑无线操控功能，实现“单人单设备"完成全流程检测，大幅缩短故障排查周期，助力光伏电站实现高效、精准的运维管理。

产品简介：

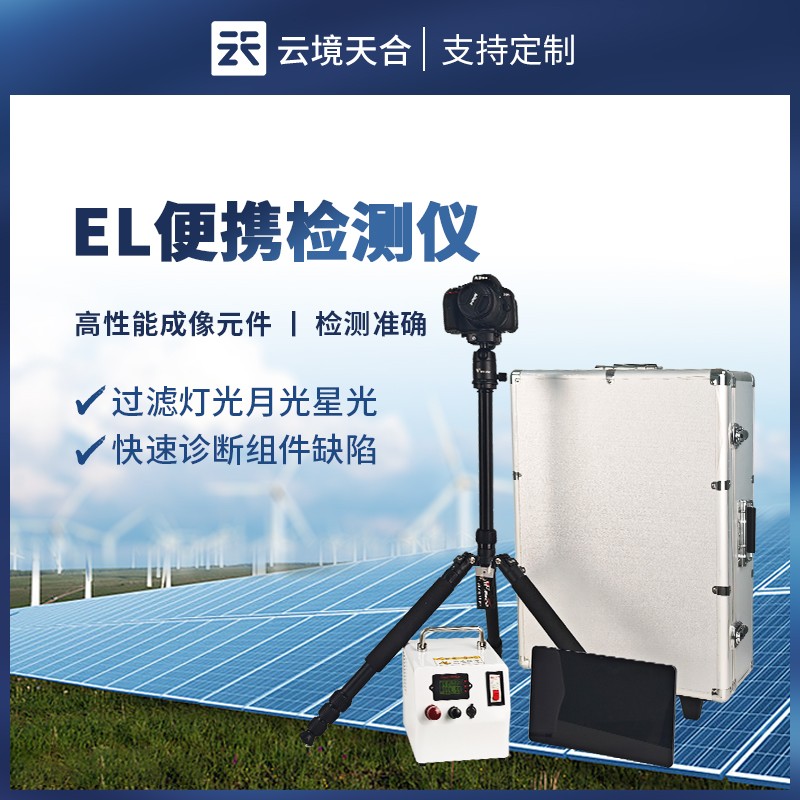

便携式EL检测仪应用于光伏太阳能电池板的内部缺陷检测，可更好的帮助用户完成产品质量检测把控生产与安装风险。
便携式EL检测仪搭载2416万级红外相机可有效帮助用户发现光伏板内部直流质量问题，设备配套储能电源与Wi-Fi无线控制模块，现场的检测使用更为便捷快速。

应用场景：
适用于光伏电站组件到货检与安装后支架上组件测试，以及仓库/实验室/工厂的组件质量检测。
可识别缺陷类型：

隐裂	破片	碎片	断栅	黑心	虚焊
工艺污染	低效率片	黑边	烧结	过刻	穿孔

产品特点优势：
1、2400万级高清红外相机、EL画质更清晰。
2、全时自动对焦模块成像精度更高。
3、无线控制设备检测，快速成像。
4、程控恒流电源现场检测实现24小时不间断测试。
5、平板电脑无线检测图传查看无需相机查看检测图像。
6、储能电源现场检测无需任何准备即可测试。
7、1.85米三脚架支架上组件多角度测试更便捷。
8、整机无线远程操作测试，一人即可完成整个项目。
9、三防拉杆箱携带运输轻便安全。
应用领域：

场景	工厂组件、仓库组件、电站现场组件测试、
测试	白天：户外防红外暗室测试；室内无太阳光环境测试夜晚：直接三脚架测试，灯光月光无影响
对象	晶硅组件、薄膜组件（可定制）
数量	单块组件成像检测

规格参数：

模块	配置	规格
相机模块	像素	2416万像素
	分辨率	6000x4000
	芯片	23.5x15.6mm、CMOS传感器
	精度	1.0mm/pixel
	检测速度	1～30s可调
	弱电流测试	可在5A弱电流呈现清晰隐裂成像
	光屏蔽	灯光、月光、星光、室内轻微太阳光、100辐照度以下太阳光对测试无影响
	检测面积	4000mm*2000mm
	镜头	18-55mm红外镜头
	对焦模式	全时自动对焦
	电池	1040mah
	内存卡	64GB
	读卡器	USB3.0+Type-C
电源模块	容量	10.4AH
	电芯	高性能离锂电池
	输出电流	5A
	电流精度	0.1A
	输出电压	60V
	电压精度	0.01V
	负载功率	100W～600W；上限不高于700W
	检测数量	300～500块光伏板
	控制面板	LED数显程控面板
	功能设置	无线遥控上电断电
	节电模式	上电10s后自动断电
	稳态模块	恒定电源输出电流电压不受电量大小变化
	电路保护	短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板
	上电线	10cm交流三孔输入线
	直流线	3m直流输出线、MC4端口对接组件
电脑	平板电脑	联想平板8+128G
Wi-Fi	2.4G	内置2.4GWi-Fi无线控制模块
软件	检测APP	无线控制相机检测拍照，图传成像，动态视频取景定位，历史图片查看，图像下载等
支架系统	检测支架	1.85米铝合金支架
支架系统	检测云台	支架一体式安装，720度旋转
定位模块	检测定位	十字激光定位仪，快速定位支架上后组件位置，可提高数倍检测效率
使用环境	沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境
质保售后	1年质保、24H响应、72H故障解决方案、备品备件协调
