手持激光云高仪：可记录多个回波信号，实现多层云高度与厚度的同步测量

更新时间：2025-09-09

浏览次数：5

手持激光云高仪：可记录多个回波信号，实现多层云高度与厚度的同步测量【型号推荐：TH-YG2，物联网一体化设备，云境天合支持定制服务】手持激光云高仪通过发射短脉冲激光并捕获多层云反射的多个回波信号，结合时间-距离转换算法，可同步测量多层云的高度与厚度，其垂直分辨率达15米，时间分辨率秒级，满足动态监测需求。设备发射波长为905nm或1550nm的短脉冲激光束，穿透大气时被云滴、气溶胶等粒子散射。若激光束穿透第一层云后能量未衰减殆尽，继续被更高层云散射，形成多个回波信号。机场地勤人员可在5秒内获取跑道端云高，辅助判断是否满足II类盲降标准（云高<60米），避免航班延误。航空公司根据多层云数据规划航线，避开云层密集或天气恶劣区域，提高飞行效率。连续观测云层高度、厚度变化，记录演变过程，为天气预报模型提供关键参数。

一、产品简介

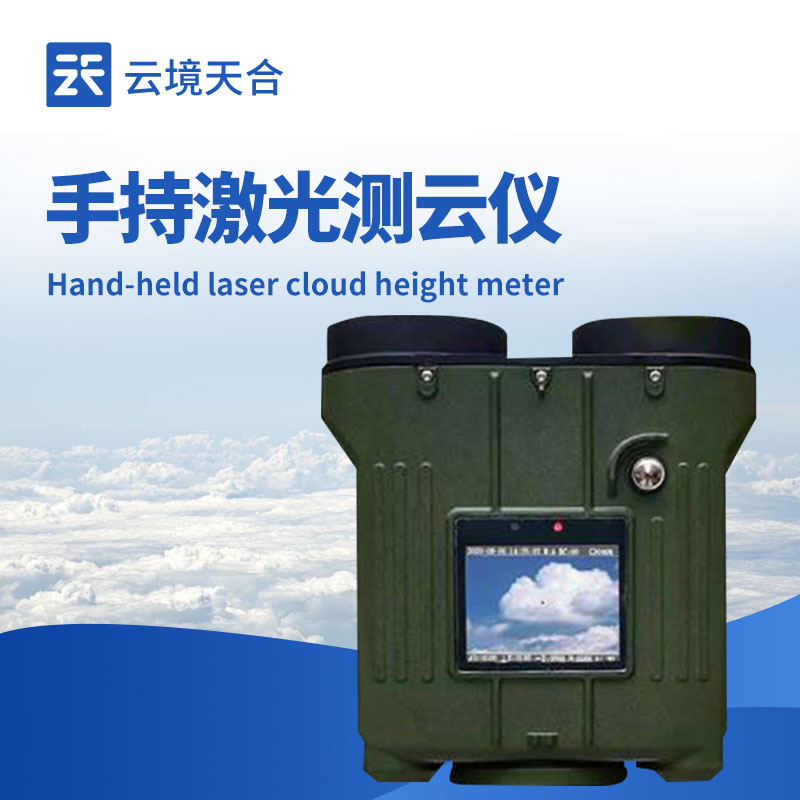

YG2手持式激光测云仪是一款手持监测云底高度、云层厚度、固体目标距离，并实时显示测量结果的智能设备。既可手动单次测量，也可自动连续工作。

二、、应用领域

该设备可广泛应用于云观测与研究、航空航海气象保障、军事气象保障、人影火箭增雨作业等。

三、工作原理

设备根据激光测距原理，激光发射器发射周期性的激光脉冲到大气中，激光接收器接收云层和大气的后向散射信号，处理器对接收信号进行采集和处理，经反演运算，得到各高度大气的消光系数，从而判断云层并计算云底高度值。

四、功能特点

该设备既可竖直，也可倾斜测量云底高度或固体目标物距离。体积小，重量轻，不受布站空间条件限制，测量使用灵活。设备内置锂电池，观测数据可实时显示在液晶屏上，同时存储于设备内部，方便日后读取进行数据分析。人体工学设计，即可临时手持观测，也可安装于三脚架长时间连续观测。

五、技术参数

1.尺寸：≤235mm×220mm×110mm

2.重量：≤3kg

3.设备功能

可测量云底高度、云层厚度、固体目标距离

可测量目标的仰角、斜距、水平距离和高度

自带实时显示功能，可显示测量目标的仰角、斜距、水平距离、高度信息、云底高度、云层厚度、主机故障代码及设备重要运行参数

具有自检功能，设备可自动检测其内部各项重要参数

数据存储及查询功能，设备具有在其内部存储数据的功能，可至少连续存储最近24小时数据，外部设备可通过通讯接口，查询和读取设备内部存储的数据

参数设置及掉电保存功能，设备接受参数设置及具有掉电保存功能

4.测量性能

云底高测量范围：50m-6000m

云底高测量准确度：＜500m，±15m；≥500m，±10%

固体目标测量范围：50m-6000m

固体目标的测量准确度：±5m

仰角测量范围：0-90°

角度测量准确度：±0.8°

方位测量范围：0-360°

测量重复频率：≥6次/min，可连续工作

5.电气性能

电源：锂电池供电（配专用适配器）

功耗：≤15W

通讯接口：RS485

波特率：115200bps

最大有线传输距离：≥300m

工作时长：25℃，满电状态，测量次数不少于500次（手动模式）/连续工作不少于3个小时（自动模式）

充电时长：≤2.5h,（使用随机附带的适配器，充电指示灯在电池充满后熄灭）

6.环境适应性

防护等级：IP65

工作温度：-40℃-50℃

工作湿度：0-90%RH

贮存温度：-45℃-60℃

贮存湿度：0-100%RH
