手持激光测云仪：实时监测云层高度变化，满足动态气象观测需求

更新时间：2025-09-09

浏览次数：5

手持激光测云仪：实时监测云层高度变化，满足动态气象观测需求【型号推荐：TH-YG2，物联网一体化设备，云境天合支持定制服务】手持激光测云仪通过激光测距原理与先进信号处理技术，实现了对云层高度变化的实时监测，其高精度、高灵活性与多功能性可充分满足动态气象观测需求，设备内置激光发射器，周期性发射高能量、短脉冲激光束至大气中。激光与云滴、气溶胶粒子相互作用后，部分能量被反射回设备，由接收器捕获。处理器对回波信号进行采集和处理，经复杂反演运算，得出各高度大气的消光系数，进而精准判断云层边界并计算厚度。例如，若回波信号在1000米高度突然增强，可判定为云底；在2500米高度减弱至背景值，则云顶高度为2500米，云层厚度为1500米。设备可记录多个回波信号的时间差，区分不同高度的云层。例如，在台风天气中，可同步监测低层积云（高度500-1500米）与高层卷云（高度6000米以上），提供垂直剖面图，显示各层云的高度、厚度及运动方向。连续观测云层高度、厚度变化，记录演变过程（如积雨云的发展阶段），为天气预报模型提供关键参数。

一、产品简介

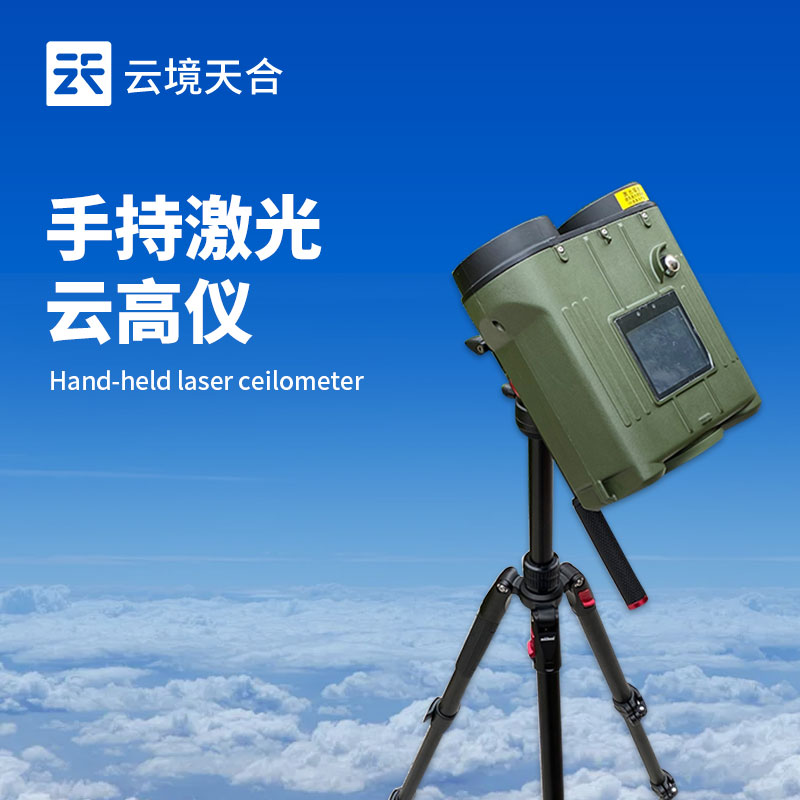

YG2手持式激光测云仪是一款手持监测云底高度、云层厚度、固体目标距离，并实时显示测量结果的智能设备。既可手动单次测量，也可自动连续工作。

二、、应用领域

该设备可广泛应用于云观测与研究、航空航海气象保障、军事气象保障、人影火箭增雨作业等。

三、工作原理

设备根据激光测距原理，激光发射器发射周期性的激光脉冲到大气中，激光接收器接收云层和大气的后向散射信号，处理器对接收信号进行采集和处理，经反演运算，得到各高度大气的消光系数，从而判断云层并计算云底高度值。

四、功能特点

该设备既可竖直，也可倾斜测量云底高度或固体目标物距离。体积小，重量轻，不受布站空间条件限制，测量使用灵活。设备内置锂电池，观测数据可实时显示在液晶屏上，同时存储于设备内部，方便日后读取进行数据分析。人体工学设计，即可临时手持观测，也可安装于三脚架长时间连续观测。

五、技术参数

1.尺寸：≤235mm×220mm×110mm

2.重量：≤3kg

3.设备功能

可测量云底高度、云层厚度、固体目标距离

可测量目标的仰角、斜距、水平距离和高度

自带实时显示功能，可显示测量目标的仰角、斜距、水平距离、高度信息、云底高度、云层厚度、主机故障代码及设备重要运行参数

具有自检功能，设备可自动检测其内部各项重要参数

数据存储及查询功能，设备具有在其内部存储数据的功能，可至少连续存储最近24小时数据，外部设备可通过通讯接口，查询和读取设备内部存储的数据

参数设置及掉电保存功能，设备接受参数设置及具有掉电保存功能

4.测量性能

云底高测量范围：50m-6000m

云底高测量准确度：＜500m，±15m；≥500m，±10%

固体目标测量范围：50m-6000m

固体目标的测量准确度：±5m

仰角测量范围：0-90°

角度测量准确度：±0.8°

方位测量范围：0-360°

测量重复频率：≥6次/min，可连续工作

5.电气性能

电源：锂电池供电（配专用适配器）

功耗：≤15W

通讯接口：RS485

波特率：115200bps

最大有线传输距离：≥300m

工作时长：25℃，满电状态，测量次数不少于500次（手动模式）/连续工作不少于3个小时（自动模式）

充电时长：≤2.5h,（使用随机附带的适配器，充电指示灯在电池充满后熄灭）

6.环境适应性

防护等级：IP65

工作温度：-40℃-50℃

工作湿度：0-90%RH

贮存温度：-45℃-60℃

贮存湿度：0-100%RH
